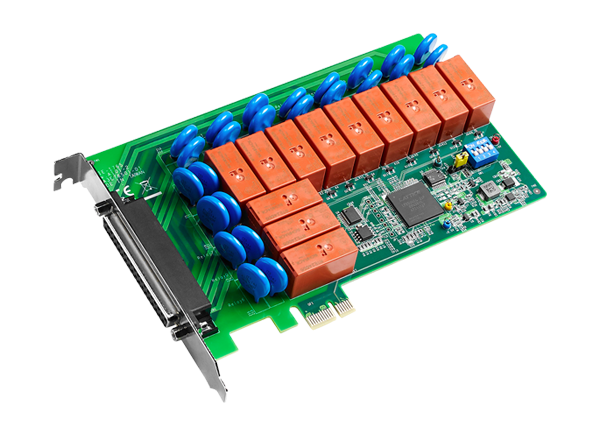

Advantech 12-Kanal-Relais-PCIe-Karte PCIE-1765-AE
Die 12-Kanal-Relais-PCIe-Karte PCIE-1765-AE von Advantech verfügt über 12 eingebaute Onboard-SPDT-Relais, wodurch sich das Bauteil hervorragend für Applikationen wie Ein-/Aus-Steuerung und Leistungsschaltung eignet. Jedes Relais ist mit einer roten LED-Anzeige ausgestattet. Damit wird der Ein-/Aus-Status angezeigt, um eine einfache Überwachung zu gewährleisten.
Die PCIE-1765-Karte von Advantech verfügt über einen integrierten DIP-Schalter, der die ID jeder Karte festlegt, wenn mehrere PCIE-1765-Karten auf demselben PC-Gehäuse installiert sind. Die PCIE-1765-Karte ist ein Plug-and-Play-Bauteil, das vollständig mit den PCIE-Spezifikationen Rev. 2.0 konform ist. Alle Bus-bezogenen Einstellungen, z. B. die Basis-I/O-Adresse und Interrupt-Leitungen, werden automatisch mit der Plug-and-Play-Funktion konfiguriert.
Merkmale
- 12 Relais-Ausgangskanäle
- LED-Anzeigen zur Anzeige aktivierter Relais
- 12 Form-C-Typ-Relais-Ausgangskanäle
- Ausgangsstatus-Auslesung
- Relais-Ausgangswerte nach dem Neustart beibehalten
Applikationen
- Ein-/Aus-Industriesteuerung
- SMT-/PCB-Maschinen
- Halbleitermaschinen
- Bildung und Forschung
- Externer Relaisantrieb
Technische Daten
- Relaisausgang
- 12 Kanäle
- Relais-Typ SPDT, Form C
- Schaltleistung: 2A bei 250 VAC, 2 A bei 30 VDC
- Max. Schaltleistung: 500 VA, 60 W
- Max. Schaltspannung:AC, 30 VDC
- Durchschlagspannung: 1000 VAC
- Typische Betriebszeit: 7 ms
- Typische Freigabezeit: 2 ms
- 100 mΩ max. Widerstandskontakt
- Lebensdauer: 30 x 106 Zyklen (min.) bei 2A/250VAC

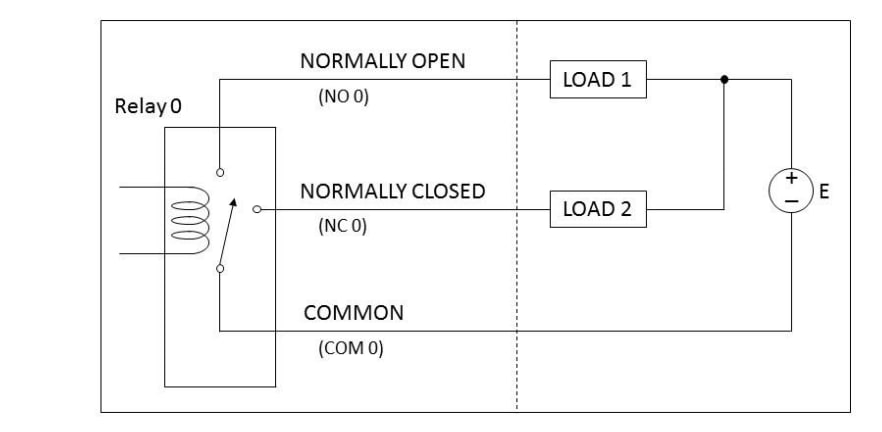

Relais-Ausgangsanschluss
Blockdiagramm
