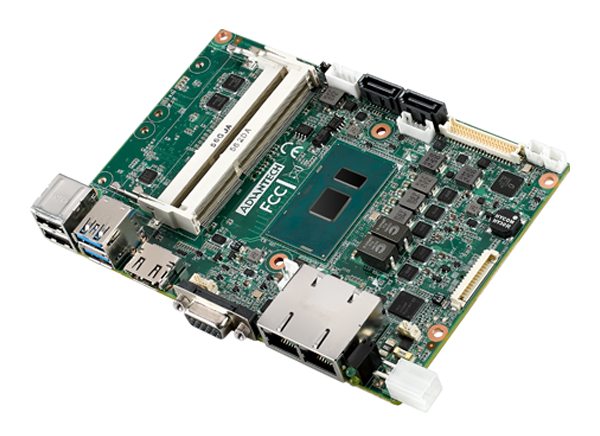

Advantech MIO-5272 Single-Board-Computer (SBC) von 3,5 Zoll (89 mm)

Der Advantech MIO-5272 Single-Board-Computer (SBC) von 3,5 Zoll (89 mm) verfügt über den kompakten MI/O-Erweiterungsformfaktor und wird von Intel® Core™-Prozessoren der 6. und 7. Generation der U-Baureihe (i7/i5/i3/Celeron®) betrieben. Der MIO-5272 SBC verfügt über ein optimiertes thermisches Design, das eine lüfterlose Hochleistungsplattform ermöglicht. Darüber hinaus integriert der MIO-5272 SUSI 4.0 und WISE-PaaS/RMM, um den Systembetrieb wirksam und ferngesteuert zu überwachen und zu steuern. Diese Tools bieten eine höhere Systemzuverlässigkeit und ein intelligenteres Software-Framework für Embedded-Kunden und beschleunigen die Entwicklungszeiten.

Der MIO-5272 von Advantech verwendet 64-Bit-Multicore-Prozessoren, die auf der 14-nm-Prozesstechnologie für Verbesserungen der CPU-Verarbeitung, Grafiken, Sicherheit und I/O-Flexibilität basieren. Das MIO-5272 enthält einen dedizierten Grafik-Core (Intel HD Graphics 520) mit DirectX 11.3, OpenGL 4.4, OpenCL 2.1 und 4K-Kodierung/Dekodierung. Darüber hinaus unterstützt dieser SBC dreifache unabhängige Displays, einschließlich HDMI, VGA und 48-Bit-LVDS-Schnittstellen. Diese Funktionen erhöhen die Möglichkeiten für die Entwicklung von Multimedia-Applikationen. Der stromsparende duale 8-GB-DDR3L-Speicher von 1.600 MHz und TPM werden ebenfalls unterstützt, wodurch sich der MIO-5272 für verschiedene Embedded-Hochleistungsapplikationen eignet.

Merkmale

Intel Core-Prozessor der U-Baureihe der 6./7. Generation
- i7 7600U 8 GHz, Dual-Core, vier Threads
- i7 6600U 6 GHz, Dual-Core, vier Threads
- i5 6300U 4 GHz, Dual-Core, vier Threads
- i3 6100U 3 GHz, Dual-Core, vier Threads
- Celeron 3955U 0 GHz, Dual-Core, zwei Threads
L3-Cache
- i7 7600U: 4 MB
- i7 6600U: 4 MB
- i5 6300U: 3 MB
- i3 6100U: 3 MB
- Celeron 3955U: 2 MB
Fortschrittliche Technologien
Intel Turbo-Boost-Technologie 0 (nur i5-/i7-Baureihe)
Intel Advanced Vector Extensions 0 (Intel AVX2)
Speicher
- Bis zu 16 GB DDR3L 1.600 MHz
- 2 x 204-Pin-SODIMM-Sockel
Display
- Controller: Intel HD Graphics 620/520/510 (Celeron)
- Prozessorgrafiken
  - DurectX 12, DirectX 11.3, OpenGL 4.4 und OpenCL 2.1
  - Vollständige AVC/VC1/MPEG2 HW-Dekodierung
- VGA: 1.920 x 1.200 bei 60 Hz oder 2.048 x 1.152 bei 60 Hz mit reduzierter Ausblendung
- LVDS
  - LVDS mit 3,3 V, 5,0 V und 12,0 V auf LCD-V_DD -Leistung, 5-V- und 12-V-Unterstützung auf LVDS-Wechselrichter
  - 24-Bit-Zweikanal-LVDS, maximale Auflösung von bis zu 1.920 x 1.200 bei 60 Hz
- HDMI
  - Unterstützt HDMI 1.4 für HD-Videowiedergabe
  - Max. Auflösung bis zu 4.096 x 2.160 bei 24 Hz
- Multi-Display: VGA+HDMI, VGA+LVDS, HDMI+LVDS, VGA+HDMI+LVDS
Ethernet
- Geschwindigkeit: 10/100/1.000 MBit/s
  Controller: GbE1: Intel i219, GbE2: Intel i210
  Steckverbinder: 2x RJ45 auf der I/O-Rückseite
Audio
- Codec: High-Definition-Audio (HD), Line-in, Line-out, Mic-in
- Verstärker: Optional über MIOe

Watchdog-Timer
- Ausgangssystem-Reset
- Programmierbarer Zähler von 1 bis 255 Minuten/Sekunden
Speicher
- SATA: 2, bis zu 6,0 GBit/s (600 MBit/s)
- mSATA 1 x Volle Größe (unterstützt entweder mSATA oder miniPCIe)

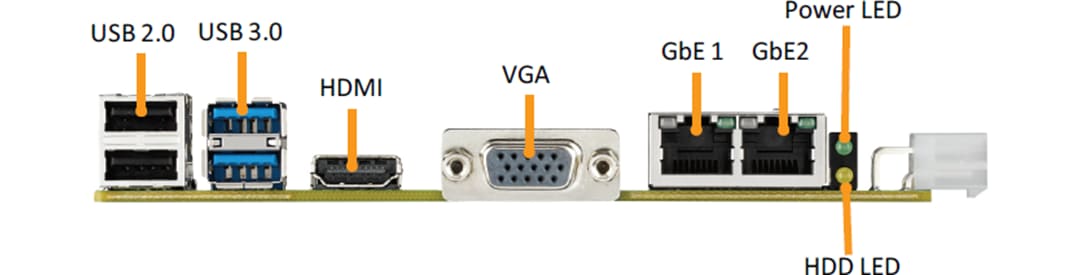

Rückseitiger I/O
- 2 x Ethernet
- VGA
- HDMI
- 2 x USB 2.0
- 2 x USB 3.0
- Leistung, HDD-LEDs
- DC-Buchse

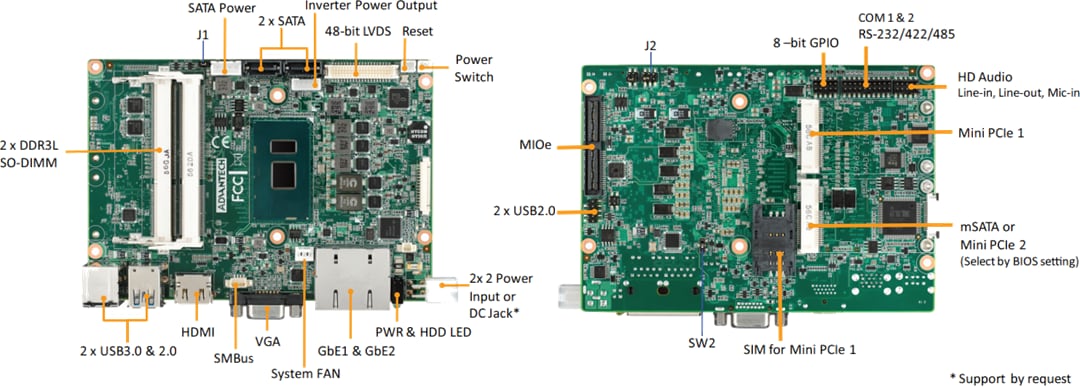

Interner I/O
- 2 x Serieller RS-232/422/485 mit automatischer Flusssteuerung (ESD-Schutz: Luftspalt ±15 kV, Kontakt ±8 kV)
- 2 x USB
- I²C gemeinsam mit SMBus-Pin
- SMBus
- 8-Bit-GPIO-Universal-Ein-/Ausgang
Sicherheit: TPM2.0
Erweiterung
- Mini-PCIe 2 x Volle Größe
- MIOe Displayport, SMBus, USB 3.0, LPC, 2 x PCIe, Leitungsausgang, +5 Vsb/+12 Vsb Leistung, Einschalten, Reset
Leistung
- Leistungstyp 12-V-DC-Einzelleistungseingang
- Die Versorgungsspannung unterstützt einen einzelnen 12-V-Eingang, ± 10 %
- Stromverbrauch (typisch) I7 7600U: 6,46 W, i7 6600U: 6,46 W, i5 6300U: 5,26 W, i3 6100U: 5,02 W, Celeron 3955U: 4,88 W
- Stromverbrauch (max.) I7 7600U: 22,03 W, i7 6600U: 22,03 W, i5 6300U: 20,87 W, i3 6100U: 20,45 W, Celeron 3955U: 17,81 W
- Leistungsmanagement-ACPI
- Akku: Lithium 3 V/210 mAH
Umwelt
- Betriebstemperatur: 0 °C bis +60 °C
- Betriebsfeuchtigkeit: 95 % rF nicht kondensierend bei 40 °C

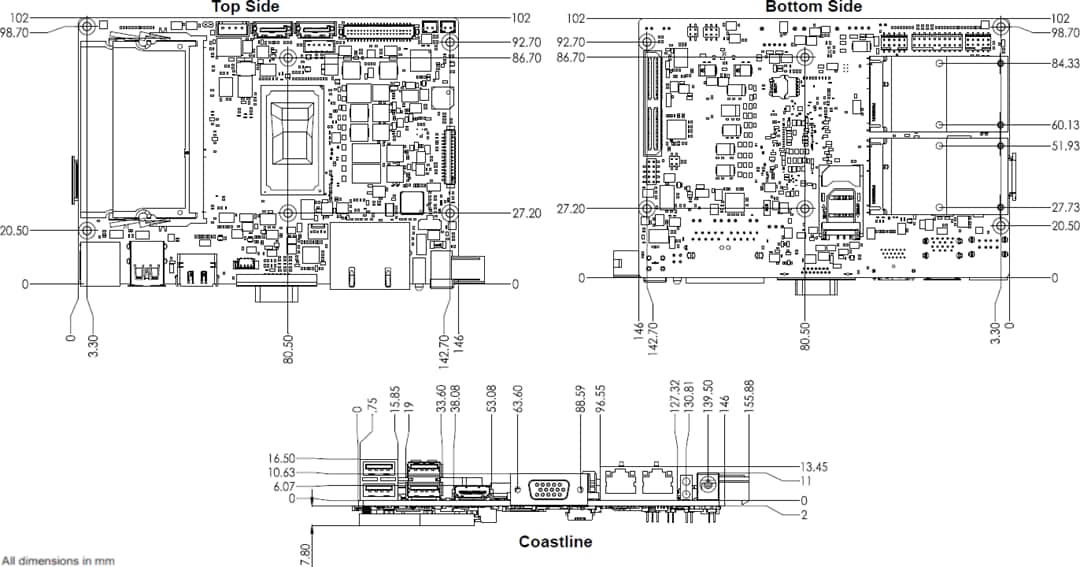

Physikalische Eigenschaften
- PCB von 146 mm x 102 mm
