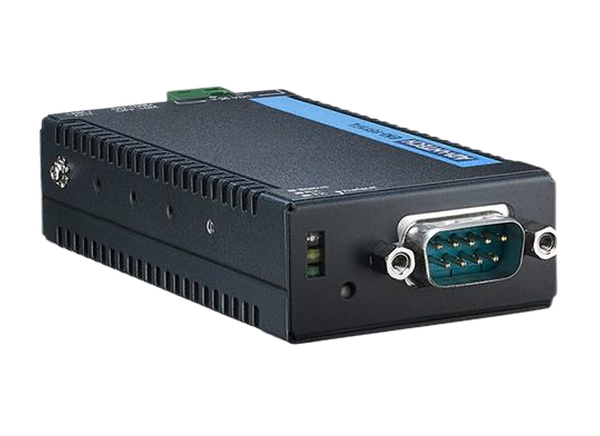

Advantech EKI-1511 Serieller-zu-Ethernet-Geräteserver
Der Advantech EKI-1511 Serieller-zu-Ethernet-Geräteserver bietet eine wirtschaftliche Lösung für den Anschluss von seriellen RS-232- oder RS-422/485-Geräten wie SPS, Messgeräten, Sensoren und Barcode-Lesegeräten an ein IP-basiertes Ethernet-LAN. Das EKI-1511 ermöglicht es nahezu jedem Gerät mit einem seriellen Anschluss, ein Ethernet-Netzwerk zu verbinden und zu teilen und bietet gleichzeitig verschiedene Betriebsvorgänge, wie z. B. COM-Port-Umleitung (Virtual COMport), TCP-Server, TCP-Client und UDP-Modus. Mit dem COM-Anschluss-Umleitungsmodus werden die seriellen Standard-Betriebaufrufe transparent auf die Server umgeleitet, wodurch die Kompatibilität mit älteren seriellen Geräten gewährleistet und eine Rückwärtskompatibilität mit der bestehenden Software ermöglicht wird. Mit TCP-Server, TCP-Client und UDP-Modi gewährleistet die EKI-1511-Baureihe die Kompatibilität in Netzwerksoftware mit einer Standard-Netzwerk-API. Serielle Bauteile können mit anderen Bauteilen über Peer-to-Peer kommunizieren, wodurch die Notwendigkeit einer zwischengeschalteten Host-PC- und Software-Programmierung entfällt.
Der EKI-1511 Serieller-zu-Ethernet-Geräteserver von Advantech ist für RS-232- (EKI-1511L, EKI-1511IL) und RS-422/485-Applikationen (EKI-1511X) verfügbar. Der EKI-1511IL verfügt über eine erweiterte Betriebstemperatur von -40 °C bis +75 °C.
Merkmale
- Serielle RS-232- und RS-422/485-Geräteserver
- 1x 10/100 MBit/s Ethernet-Anschluss
- Bietet COM-Port-Umleitung (Virtual COM), TCP- und UDP-Betriebsmodi
- Bietet mehrere Konfigurationsmethoden, einschließlich Windows-Dienstprogramm, Telnet-Konsole und Webbrowser
- Unterstützt Baudraten bis zu 4 Kbps
- Bis zu fünf Hosts können auf einen seriellen Anschluss zugreifen
- Auf bis zu 16 Hosts kann im TCP-Client-Modus zugegriffen werden
- Eingebauter 8-kV-ESD-Schutz für alle seriellen Signale
- Unterstützt 32/64-Bit-Windows 2000/XP/Vista/7/8/8.1/10, Windowsserver 2003/2008/2012 und Linux
- „I“-Modelle unterstützen eine große Betriebstemperatur
Applikationen
- Fernüberwachungsumgebungen
- Sicherheitssysteme
- Fabrikautomatisierung
- Überwachungssteuerung und Datenerfassung (SCADA)
- Transport
- Kioske und Kassensysteme (POS)
Technische Daten
- Ethernet-Kommunikation
- Kompatibilität: IEEE 802.3, IEEE 802.3u
- Übertragungsgeschwindigkeit: 10/100 MBit/s
- Anzahl der Anschlüsse: 1
- Anschluss-Steckverbinder: 8-Pin-RJ45
- Schutz: Integrierte magnetische Isolierung von 2,25 k VDC
- Serielle Verbindungen
- Anschlusstyp
- EKI-1511L: RS-232
- EKI-1511X: RS-422/485
- Anzahl der Anschlüsse: 1
- Port-Anschluss: DB9-Stecker
- Datenbits: 5, 6, 7, 8
- Stopp-Bits: 1, 1.5, 2
- Parität: Keine, ungerade, gerade, Leerzeichen, Markierung
- Flusskontrolle: XON/XOFF, RTS/CTS
- Baudrate: 300 Bit/s bis 230,4 kBit/s
- Serielle Signale
- RS-232: TxD, RxD, CTS, RTS, GND
- RS-422: TxD+, TxD-, RxD+, RxD-, GND
- RS-485-2-Draht: Daten+, Daten-, GND
- RS-485-4-Draht: TxD+, TxD-, RxD+, RxD- GND
- Schutz: eingebaute 8-kV-ESD für alle Signale
- Universal-Applikationen
- LED-Anzeigesystem: Leistung, Systemstatus/LAN: Geschwindigkeit, Link/aktiv, seriell, Tx, Rx
- Leistungsanforderungen
- Eingang: 9 V bis 36 VDC
- Steckverbinder: Verteiler
- Verbrauch: 1 W
- Software
- Treiber-Unterstützung:
- 32-Bit/64-Bit Windows 2000/XP/Vista/7/8/8.1/10
- Windowsserver 2003/2008/2012
- Linux
- Betriebsmodi:
- COM-Port-Umleitungsmodus (Virtual COM)
- Betriebsart TCP/UDP-Server (Abfrage) Betriebsart TCP/UDP-Client (Ereignisbehandlung)
- Paar-Verbindungsmodus (peer-to-peer)
- Konfiguration: Windows-Dienstprogramm, Telnet-Konsole, Web-Browser
- Management: SNMP MIB-II
- Protokolle: ICMP, IP, TCP, UDP, BOOTP, DHCP, Auto IP, SNMP, HTTP, DNS, SMTP, ARP, NTP
- Treiber-Unterstützung:
- Mechanik
- Abmessungen: 46,0 mm x 85,1 mm x 21,2 mm
- Gehäuse: Metall mit robuster Montage-Hardware
- Montage: Wand, DIN-Schiene
- Gewicht: 0,127 kg
- Umgebung
- Betriebstemperatur:
- EKI-1511L, EKI-1511X: -10 °C bis 60 °C
- EKI-1511IL: -40 °C bis 75 °C
- Lagertemperatur: -40 °C bis +85 °C
- Betriebsfeuchtigkeit: 10 % bis 95 % rF
- Betriebstemperatur:
- Behördliche Genehmigungen
- EMV: CE, FCC Teil 15 Unterabschnitt B (Klasse A)
