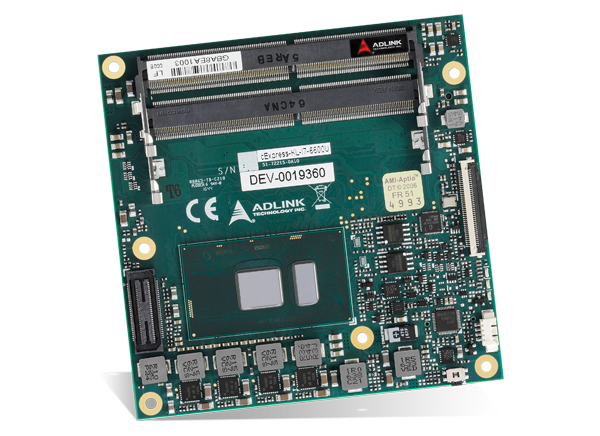

ADLINK Technology cExpress-KL COM Express Typ 6 Module

ADLINK Technology cExpress-KL COM Express^® Typ 6 Module umfassen den 64-Bit Intel^® Core™ i7/i5/i3 der 7. Generation und Intel Celeron^® ultra-niedrigen TDP-Prozessor. Diese Module in kompakter Größe umfassen CPU, Speicher- Controller, Grafikprozessor und E/A-Hub auf einem einzigen Chip. Die cExpress-KL Module sind speziell für Kunden ausgelegt, die eine optimale Verarbeitung und Grafikleistung mit angemessenem Stromverbrauch benötigen. Diese Module verfügen über einen einen Onboard Gigabit-Ethernet-Port, bis zu sechs PCIe Gen3-Ports (Option) und drei SATA 6Gb/s Anschlüsse. Die cExpress-KL Module bieten außerdem vier USB 3.0-Ports und vier USB 2.0-Ports.

Merkmale

Intel Core der 7. Generation und Celeron-Prozessoren
Bis zu 32 GB Dual-Kanal DDR4 bei 1867/2133 MHz
Unterstützt bis zu drei unabhängige Displays in Kombinationen von DDI, LVDS, VGA, eDP
GbE, bis zu 6 PCIe x1 (Option)

Drei SATA 6 Gb/s, vier USB 3.0 und vier USB 2.0
Unterstützt Funktionen von Smart Embedded Management Agent (SEMA)
Äußerst stabile Betirebstemperatur von -40°C bis +85°C (Option)

Technische Daten

Mobile 14nm Intel Core der 7. Generation und Celeron-Prozessoren
Dual-Kanal 1867/2133 MHz DDR4 Speicher bis zu 32 GB in dualen SODIMM-Sockeln
AMI EFI mit CMOS-Backup in 8 MB SPI BIOS mit Intel AMT 11.0 Unterstützung
4 MB Cache für Core i7, 3 MB für Core i5 und i3, 2 MB für Celeron
Bis zu 6 PCI Express x1 (AB): Spuren 0-5 (konfigurierbar, x2, x4, Spur 5 mit Option)

Intel Generation 9 LP Grafik-Core-Architektur, unterstützt drei unabhängige und gleichzeitige Anzeigekombinationen von DisplayPort/HDMI/LVDS oder VGA/eDP-Ausgänge
Intel HD-Audio integriert in SoC
Äußerst stabile Betirebstemperatur von -40°C bis +85°C (Option)
I/O-Schnittstellen:
- 4x USB 1.1/2.0/3.0 (USB 0,1,2,3) und 4x USB 1.1/2.0 (USB 4,5,6,7)
- 3x SATA 6Gb/s
- 2 UART-Anschlüsse mit Konsolenumleitung
- 4 GPO und 4 GPI von BMC
