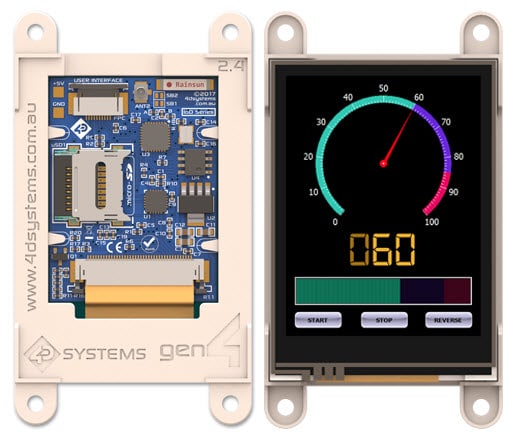

4D Systems gen4-IoD Internet-of-Displays4D Systems gen4-IoD Internet von Displays ist für die einfache Integration in Applikationen konzipiert, bei denen Platz benötigt wird. Die gen4-IoD sind mit 2,4-Zoll-, 2,8-Zoll-oder 3,2-Zoll-Farb-TFT-LCD-Displays mit resistivem Touch erhältlich. Die Displays werden über das WLAN-fähige ESP8266 mit zahlreichen Funktionen und Optionen betrieben. Gen4-IoD kann einfach mit 4D Systems Workshop4 oder der Arduino IDE, die den ESP8266-Core enthält, programmiert werden.
Merkmale
- Leistungsstarkes intelligentes LCD-TFT-Display-Modul, angetrieben vom Espressif ESP8266 SoC
- 320 x 240 Auflösung, RGB 65K lebensechte Farben, TFT-Bildschirm mit integrierten 4-Draht-Touch-Panel
- Integriertes WLAN geeignet für „Internet der Dinge“-Applikationen
- Unterstützt 802.11b/g/n/E/
- Integrierter TCP-/IP-Protokollstapel
- WLAN 2,4 GHz unterstützt WPA/WPA2 und WEP/TKIP/AES zusammen mit STA/AP/STA- und AP/P2P-Betriebsmodi
- 4 MBit (512 KB) Flash-Speicher für Benutzeranwendungscode und -daten
- 128 KB SRAM, von denen 80 KB für den Benutzer verfügbar sind
- 10-Pin-FFC-Verbindung für alle Signale, Energie, Kommunikation und Programmierung
- Anzeige von Vollfarbbildern, Animationen und Symbolen
- DOS-kompatibler Dateizugriff (FAT16- oder FAT32-Format)
- On-Board-Latch-MicroSD-Speicherkarten-Steckverbinder für Multimedia-Speicher- und Datenerfassungszwecke
- Einzelversorgung von 4,0 V bis 5,5 V
- Modulmaße:
- (2,4 Zoll) 78,4 x 44,8 x 7,2 mm
- (2,8 Zoll) 87,3 x 52,1 x 7,3 mm
- (3,2 Zoll) 95,7 x 57,1 x 7,5 mm
- Mit einem Gewicht von:
- (2,4 Zoll) ~26 g
- (2,8 Zoll) ~36 g
- (3,2 Zoll) ~44 g
- 4 x Montagelaschen mit 3,2-mm-Löchern für mechanische Befestigung mit M3-Schrauben
- RoHS-, REACH- und CE-konform
|
gen4-IoD Starter-Kits
4D Systems Starter-Kits bieten die Hardware, die erforderlich ist, um das Display zum Laufen zu bringen. Mit der Display-Lösung im Starter-Kit können Sie alle Funktionen der Display-Lösung von 4D Systems voll nutzen.
Starter-Kits enthalten in der Regel das gen4 IoD Display-Modul, Programmierer, 150-mm-10-Wege-FFC-Kabel zum Anschluss von gen4-Display an gen4 IoD-Programmierer, 4-GB-Micro-SD-Karte und Kurzanleitung.
|
gen4-IoD Programmierer
4D Systems Gen4-IoD Programmierer ist ein wichtiges Werkzeug für die Programmierung, Anpassung und das Testen des gen4-IoD-Display-Moduls. Der gen4-IoD Programmierer verwendet das IoD über Workshop 4 und die Arduino IDE. Der Programmierer dient als Schnittstelle für die Übertragung serieller Daten an den PC.
Der gen4-IoD Programmierer kann als einfache Schnittstelle zur Stromversorgung des IoD oder zur Verbindung mit anderen seriellen Geräten verwendet werden. Der IoD-Programmierer verfügt über eine Auto-Reset-Schaltung (Kredit - Knoten-MCU), bietet aber auch Reset- und Flash-Tasten für Flexibilität.
|
