Der Weltraum ist eine herausfordernde Umgebung für elektronische Systeme und Bauelemente. Als Beobachtungs- und Forschungsgebiet übt er seit Langem eine große Faszination auf uns Menschen aus, denn viele technologische Fortschritte sind mit der Eroberung des Weltraums verbunden.

Bei allen Weltraumanwendungen ist Zuverlässigkeit das wichtigste Kriterium für die Auswahl von Bauelementen. Die Entfernung erlaubt keine Fehler – alles muss perfekt sein. Bauelemente wie Steckverbinder müssen daher mit großer Sorgfalt spezifiziert und entwickelt werden.

Da der Hauptmarkt für Steckverbinder von Littelfuse die Raumfahrt ist, sind alle Steckverbinder des Unternehmens so konzipiert, dass sie auch unter extremen Bedingungen zuverlässig funktionieren. Hierfür werden sie entsprechend getestet und zertifiziert. Raumfahrtorganisationen auf der ganzen Welt setzen diese Steckverbinder für anspruchsvolle Satelliten, Trägerraketen, Teleskope und andere Raumfahrzeuganwendungen ein. Die Bauelemente sind nach den Spezifikationen ESA-ESCC, MIL-M24308 und GSFC-311P zertifiziert.

Damit die Steckverbinder im Weltraum zuverlässig funktionieren, ist die Auswahl der Materialien von entscheidender Bedeutung. Bei der Auswahl werden vor allem Kriterien wie Ausgasungsfreiheit, Beständigkeit gegen Temperaturschwankungen, sehr geringer Magnetismus und niedriger elektrischer Kontaktwiderstand berücksichtigt.

Littelfuse stellt die Formate D-Sub (D*M und D*MA), Combo D, Micro-D und Micro Strip sowie Zubehör wie Endgehäuse, Schraubverschlüsse, Grenzflächendichtungen und Haltewerkzeuge her.

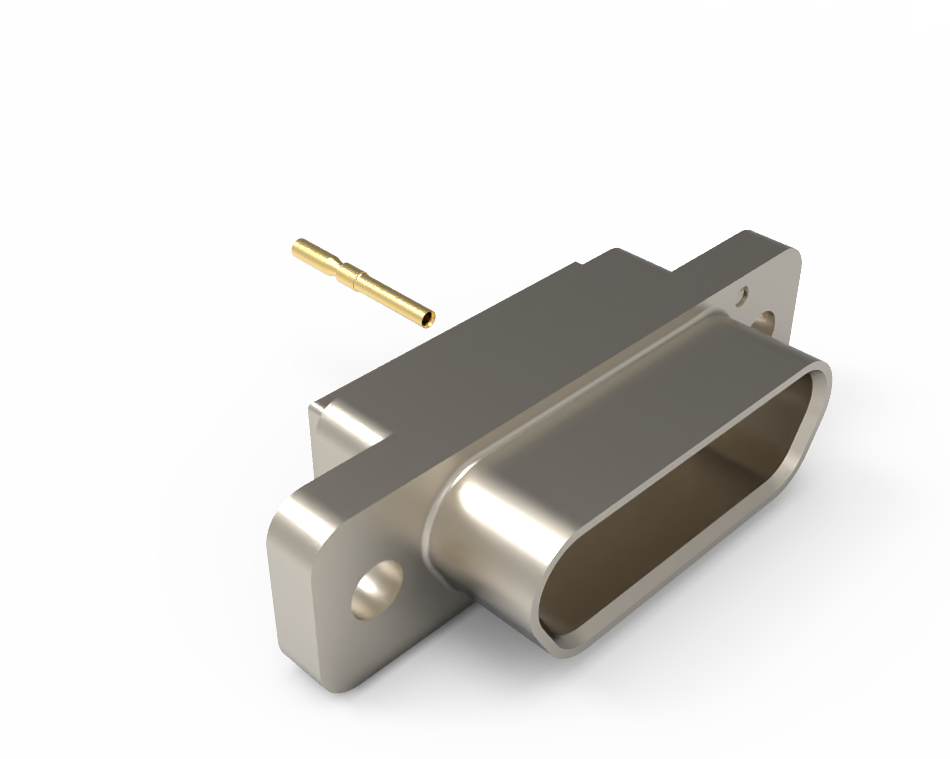

Abbildung 1: MDMA mit einem Beispiel für abnehmbare Crimpkontakte.

Eigene Kabelbäume erstellen

Mit den MDMA Micro-D-Steckverbindern mit abnehmbaren Crimpkontakten können Kunden ihren eigenen Kabelbaum erstellen. Littelfuse hat ein System mit crimpbaren und abnehmbaren Kontakten mit einem Halteclip entwickelt, das die üblichen „Lötkelche“ oder „verdrahteten“ Anschlüsse ersetzt. Dies bietet mehrere entscheidende Vorteile:

• Die Länge des Kabelbaums ist flexibel und kann genau auf die Anwendung abgestimmt werden – das spart wertvolles Gewicht für eine Weltraummission.
• Es ist kein Schrumpfschlauch erforderlich.
• Die Kunden können ihr individuelles Kabelbaumsystem zusammenstellen und bei Bedarf verschiedene Kabeltypen und -größen für jeden Kontakt wählen.

Da nur die benötigten Drähte verwendet werden, ergeben sich für den Kabelbaumhersteller deutliche Kosteneinsparungen.

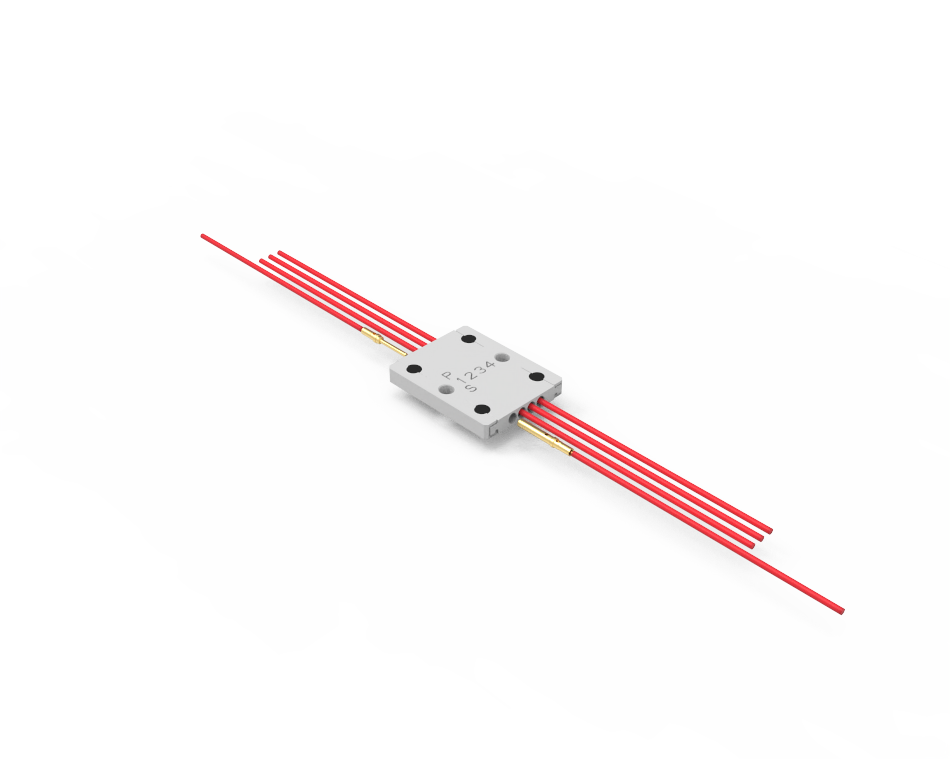

Abbildung 2: Die lösbaren Kontakte des 4-poligen Space Splice machen den Steckverbinder äußerst benutzerfreundlich.

Die Space Splice-Produkte umfassen 1- und 4-polige Steckverbinder zum Verbinden von Drähten mit abnehmbaren Crimpkontakten. Sie sind für Thermistoren, Heizungen usw. geeignet.

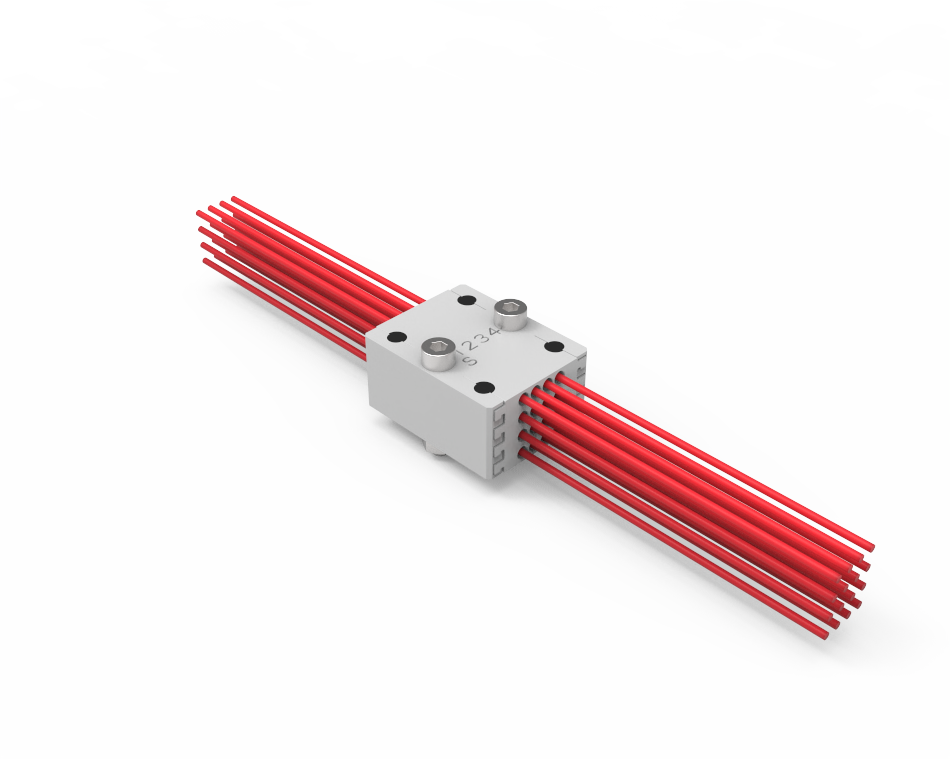

Abbildung 3: Das Stacking der 4-poligen Space Splice-Verbinder erhöht die Funktionalität.

Die wichtigsten Merkmale sind:

• 1- oder 4-polige Steckverbinder zur Verbindung von zwei Leitern mit abnehmbaren Kontakten
• Kostenersparnis durch Ersatz der manuellen Verbindungen durch eine Standardlösung
• Nach ESA/ESCC 3401/097 zertifiziertes Produkt
• Verkürzung der Arbeitszeiten
• Stapelbar

Fazit

Zuverlässigkeit, Größe und Gewicht sind die wichtigsten Anforderungen für Raumfahrtanwendungen. Dies gilt insbesondere für elektromechanische Komponenten, die nicht zu den wesentlichen Funktionen eines Systems beitragen, aber dennoch unerlässlich sind.
