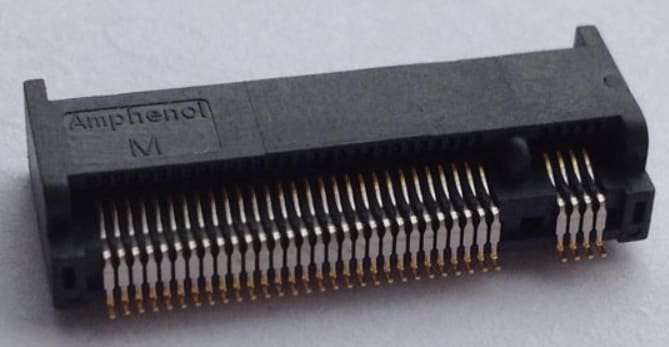

Amphenol Commercial Products M.2-Baureihe Steckverbinder

Amphenol Commercial Products M.2-Baureihe Steckverbinder

Die Steckverbinder der M.2-Baureihe von Amphenol Commercial Products verfügen über einen Formfaktor, der sich ideal für mobile Add-In-Karten eignet und ein natürlicher Übergang von der Mini Card und der Half Mini Card zu einem kleineren Formfaktor sowohl in Größe als auch in Volumen darstellt. Die Steckverbinder der M.2-Baureihe verfügen über 75 Positionen (67 aktive Leitungen mit 8 Positionen für mechanische Codierungen). Einzelne und duale mechanische Codierungen ermöglichen mehrere Standards. Die M.2-Baureihe verfügt über zwei Reihen von Kontakten mit einem Rastermaß von 0,50 mm, wobei die untere Reihe 0,25 mm von der oberen Reihe versetzt ist. Die M.2 Baureihe unterstützt mehrere Standardkartenbreiten (12 mm, 16 mm, 22 mm und 30 mm) und Längen (16 mm, 26 mm, 30 mm, 38 mm, 42 mm, 60 mm, 80 mm und 110 mm).

Merkmale
  • 75 Positionen (67 aktive Leitungen mit 8 Positionen für mechanische Codierungen)
  • Einzelne und duale mechanische Codierungen ermöglichen mehrere Standards.
  • Zwei Reihen von Kontakten bei einem Rastermaß von 0,50 mm, wobei die untere Reihe 0,25 mm von der oberen Reihe versetzt ist.
  • Unterstützt mehrere Standardkartenbreiten (12 mm, 16 mm, 22 mm und 30 mm)
  • Unterstützt mehrere Standardkartenlängen (16 mm und 26 mm, 30 mm, 38 mm, 42 mm, 60 mm, 80 mm und 110 mm)
  • Kleineres Rastermaß von 0,5 mm
  • 67 Schaltungen und ein Stromwert 0,5 A pro Kontakt
  • Niedrigeres Profil (Mindesthöhe = 2,25 mm)
  • Schnellere Datenrate (unterstützt PCI Express 3.0, SATA 3.0 und USB 3.0)
  • Verschiedene Schlüsseloptionen für M.2-Modulkarten
  • Ausgelegt für ein- und zweiseitige Module
Applikationen
  • Der M.2-Schlüssel-A-Steckverbinder ist für Applikationen geeignet, die drahtlose Konnektivität wie Wi-Fi, Bluetooth, NFC und WiGig verwenden. Modul-Kartentypen umfassen 1630, 2230 und 3030.
  • Der M.2-Schlüssel-B-Steckverbinder eignet sich für Applikationen, die WWAN + GNSS oder Solid State Storage Devices (SSD) verwenden. Modulkarten-Typen umfassen 3042, 2230, 2242, 2260, 2280 und 22110.
  • Der M.2-Schlüssel-A-Steckverbinder ist für Applikationen geeignet, die drahtlose Konnektivität wie Wi-Fi, Bluetooth, NFC und GNSS verwenden. Modul-Kartentypen umfassen 1630, 2230 und 3030.
  • Der M.2-Schlüssel-B-Steckverbinder eignet sich für Applikationen, die Host-I/Fs verwenden, die von PCIe oder SATA oder Solid State Storage Devices (SSD) unterstützt werden. Modulkarten-Typen umfassen 2242, 2260, 2280

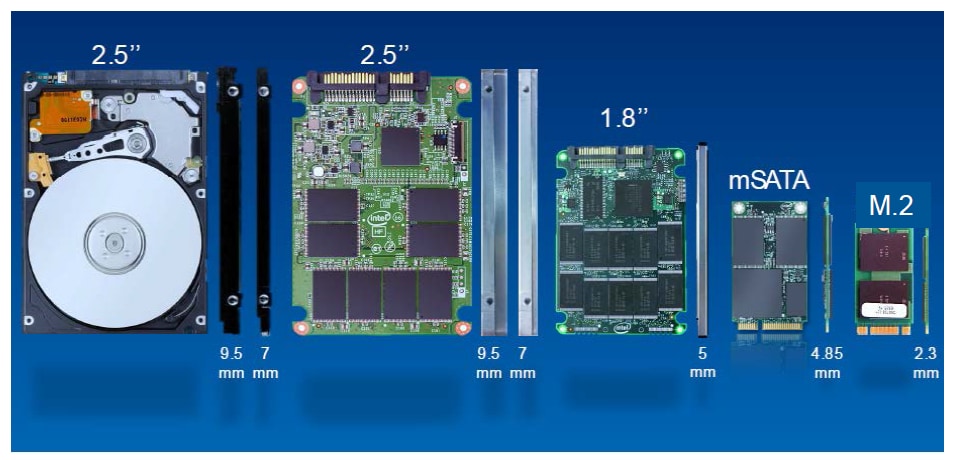

Größenvergleich
Größenvergleich
