206036-1

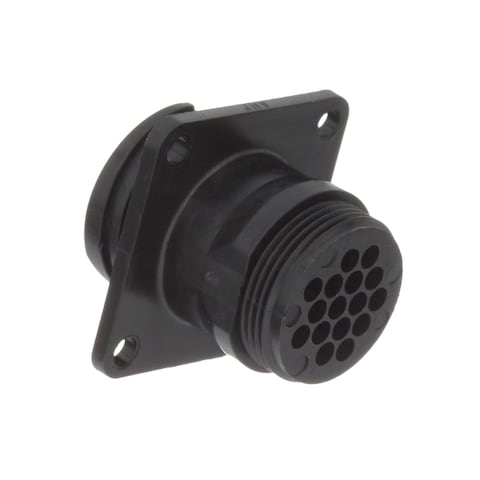

Name: TE Connectivity 206036-1
Brand: TE Connectivity
SKU: 571-2060361
Price: 4.47 EUR
Availability: InStock

Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu
Siehe Produktspezifikationen

Mouser-Nr.:

571-2060361

Herst.- Nr.:

206036-1

Herst.:

TE Connectivity

Beschreibung:

Standard-Rundsteckverbinder RECEPTACLE 16 PIN shell size 17

Datenblatt:

206036-1 Datenblatt

ECAD Model:

Den kostenlosen Library Loader herunterladen, um diese Datei für Ihr ECAD Tool zu konvertieren. Weitere Infos zu ECAD-Modell.

Mehr über

Weitere Informationen zu TE Connectivity 206036-1

Auf Lager: 4.619

Lagerbestand:: 4.619 sofort lieferbar

Ein unerwarteter Fehler ist aufgetreten. Bitte versuchen Sie es später noch einmal.
Lieferzeit ab Hersteller:: 15 Wochen Geschätzte Produktionszeit des Werks für Mengen, die größer als angezeigt sind.

Menge eingeben:

Minimum: 1 Vielfache: 1

Stückpreis:

-,-- €

Erw. Preis:

-,-- €

Vorauss. Zolltarif:

Preis (EUR)

Menge	Stückpreis	Erw. Preis
	4,47 €	4,47 €
	4,14 €	41,40 €
	4,00 €	100,00 €
	3,59 €	179,50 €
	3,45 €	345,00 €

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Produktattribut	Attributwert	Attribut auswählen
Hersteller:	TE Connectivity
Produktkategorie:	Standard-Rundsteckverbinder
RoHS:
Produkt:	Receptacles
Anzahl der Positionen:	16 Position
Kontakt-Gender:	Without Pin Contacts
Gehäusegröße:	17
Montageart:	Panel
Gehäusematerial:	Thermoplastic (TP)
Durchmesser:	26.67 mm
Höhe:	36.45 mm
Serie:	CPC
Marke:	TE Connectivity
Konformität:	UL
Entflammbarkeitseinstufung:	UL 94 V-0
Gehäusematerial:	Thermoplastic (TP)
Bleifreie Lötverfahren:	Not relevant for lead free process
Kopplungsstil:	Threaded
Montagewinkel:	Straight
Einbautyp:	Flange with Mounting Holes
Produkt-Typ:	Standard Circular Connector
Gehäuseausführung:	Receptacle
Verpackung ab Werk:	1
Unterkategorie:	Circular Connectors
Thread-Größe:	15/16-20
Handelsname:	CPC Series 1
Gewicht pro Stück:	14 g

Produkte gefunden:

Um ähnliche Produkte anzuzeigen, wählen Sie mindestens ein Kontrollkästchen aus

Um ähnliche Produkte in dieser Kategorie anzuzeigen, wählen Sie mindestens ein Kontrollkästchen oben aus.

Ausgewählte Attribute: 0

Dokument filtern:

Datenblatt

206036-1 Datenblatt

Images

PCN

RoHS Certificate (PDF)

TARIC:: 8547200090
CNHTS:: 8547200000
CAHTS:: 8538909090
USHTS:: 8538906000
JPHTS:: 853890000
MXHTS:: 8538900100
BRHTS:: 85389090
ECCN:: EAR99

Series 1 Standard Density Connectors (CPC)

TE Connectivity's (TE) Series 1 Standard Density Circular Plastic Connectors (CPC) enable the use of multiple combinations of signal and coaxial circuits in the same housing by accepting durable Multimate contacts. These pin and socket contacts include Type III+ and subminiature coaxial contacts, interchangeable in the same Multimate contact cavity. Type III+ contacts (0.062"/1.57mm pin diameter) can carry a maximum of 13A when crimped in wire. Type III solder contacts and posted contacts for PC board applications are also available. Many connector arrangements offer both standard and reverse sex contact loading, ranging from 4 to 37 positions.

Produkte für raue Umgebungen

Die Produkte von TE Connectivity für raue Umgebungen sind für eine Widerstandsfähigkeit gegen Schmutz, Feuchtigkeit, Salz und Vibration ausgelegt, die in rauen Umgebungen auftreten. Zu diesen Produkten für raue Umgebungen gehören Steckverbinder, Relais, Transducer, Anschlussbuchsen, Sensoren und viele mehr. Diese Produkte verbessern den Wirkungsgrad sowie die Sicherheit und bieten eine hohe Zuverlässigkeit.

CPC-Steckverbinder

Die Rundsteckverbinder aus Kunststoff (CPC) von TE Connectivity (TE) verfügen über einen eingebauten Pin- und Sockel-Schutz. Diese Steckverbinder sind für ein korrektes Verbinden von Steckverbinderhälften polarisiert, mit abnehmbaren Kontakten und einem austauschbaren Kopplungsring, der die Reparatur vor Ort vereinfacht. Sie sind aus stabilisiertem, hitzebeständigem, selbstlöschendem, thermoplastischem Material hergestellt. Die Montageoptionen umfassen die Panelmontage, die frei hängende Variante und Wire-to-Board. Die Anschlussbuchsen- und Steckergehäuse sind für Signalkontakte vom Typ III+ oder der Größe 20, Typ XII-Leistungskontakte oder AMP-Kontakte ausgelegt. Die Gehäuse sind in Konfigurationen verfügbar, die für die Verarbeitung von Signal, Leistung oder Kombinationen von Signal und Leistung im selben Gehäuse ausgelegt sind. Die Rundsteckverbinder aus Kunststoff von TE können praktisch überall dort eingesetzt werden, wo das Signal und die Stromversorgung entweder in ein System eintritt oder ein System verlässt.
