BTH-060-01-L-D-A

Name: Samtec BTH-060-01-L-D-A
Brand: Samtec
SKU: 200-BTH06001LDA
Price: 3.61 EUR
Availability: InStock

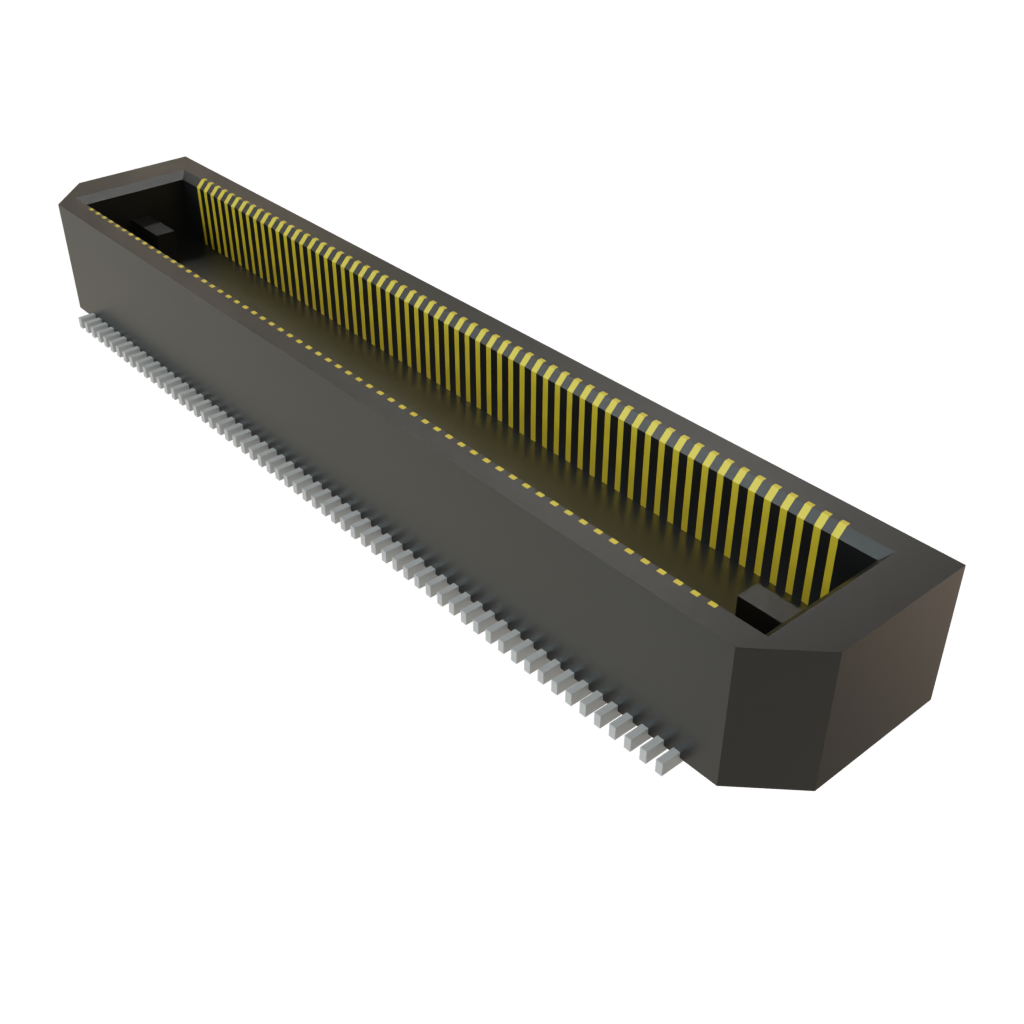

Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu
Siehe Produktspezifikationen

Mouser-Nr.:

200-BTH06001LDA

Herst.- Nr.:

BTH-060-01-L-D-A

Herst.:

Samtec

Beschreibung:

Platine-zu-Platine & Mezzanine-Steckverbinder 0.50 mm Basic Blade & Beam Terminal Strip

Datenblatt:

BTH-060-01-L-D-A Datenblatt (PDF)

ECAD Model:

Den kostenlosen Library Loader herunterladen, um diese Datei für Ihr ECAD Tool zu konvertieren. Weitere Infos zu ECAD-Modell.

Mehr über

Weitere Informationen zu Samtec BTH-060-01-L-D-A

Auf Lager: 1.207

Lagerbestand:: 1.207 sofort lieferbar

Ein unerwarteter Fehler ist aufgetreten. Bitte versuchen Sie es später noch einmal.
Lieferzeit ab Hersteller:: 1 Woche Geschätzte Produktionszeit des Werks für Mengen, die größer als angezeigt sind.

Menge eingeben:

Minimum: 1 Vielfache: 1

Stückpreis:

-,-- €

Erw. Preis:

-,-- €

Vorauss. Zolltarif:

Preis (EUR)

Menge	Stückpreis	Erw. Preis
	3,61 €	3,61 €
	3,12 €	374,40 €
	2,78 €	834,00 €
	2,54 €	1.371,60 €
	2,43 €	2.478,60 €
	2,30 €	5.796,00 €
	2,22 €	11.188,80 €

Alternativverpackung

Herst. Teilenr.:

BTH-060-01-L-D-A-TR

Verpackung:

Reel, Cut Tape, MouseReel

Verfügbarkeit:

Auf Lager

Preis:

3,98 €

Min:

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Produktattribut	Attributwert	Attribut auswählen
Hersteller:	Samtec
Produktkategorie:	Platine-zu-Platine & Mezzanine-Steckverbinder
RoHS:
Produkt:	Headers
Anzahl der Positionen:	120 Position
Abstand:	0.5 mm (0.02 in)
Anzahl der Zeilen:	2 Row
Montage:	Solder Pin
Montagewinkel:	Vertical
Stackhöhe:	5 mm
Nennstrom:	2 A
Nennspannung:	175 VAC
Minimale Betriebstemperatur:	- 55 C
Maximale Betriebstemperatur:	+ 125 C
Kontaktüberzug:	Gold
Kontaktmaterial:	Phosphor Bronze
Gehäusematerial:	Liquid Crystal Polymer (LCP)
Serie:	BTH
Verpackung:	Tray
Marke:	Samtec
Entflammbarkeitseinstufung:	UL 94 V-0
Montageart:	Mounting Peg
Produkt-Typ:	Board to Board & Mezzanine Connectors
Verpackung ab Werk:	60
Unterkategorie:	Board to Board & Mezzanine Connectors
Gewicht pro Stück:	756 mg

Produkte gefunden:

Um ähnliche Produkte anzuzeigen, wählen Sie mindestens ein Kontrollkästchen aus

Um ähnliche Produkte in dieser Kategorie anzuzeigen, wählen Sie mindestens ein Kontrollkästchen oben aus.

Ausgewählte Attribute: 0

Dokument filtern:

Specification Sheets

Technical Resources

Test Report (PDF)

TARIC:: 8536693000
CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Ultra-Mikro-Verbindungen

Samtec Ultra-Mikro-Verbindungen bieten eine Stapelhöhe von nur 2,31 mm und Rastermaße von 0,4 mm, 0,5 mm, 0,635 mm und 0,8 mm. Es stehen ein bis vier Reihen zur Verfügung, und die Endenabschluss umfassen Lötzinn, Lötkugeln und Lötstift. Die Ultra-Mikro-Verbindungen von Samtec sind in mehreren Montagewinkeln verfügbar, einschließlich horizontal, rechts, gerade und vertikal. Das Produktsortiment umfasst Steckverbinder, Stiftleisten, Anschlussbuchsen, Sockel und hermaphroditische Steckverbinder.

BSH/BTH Einfache Messer- und Strahl-Steckverbinder

Samtec BSH/BTH Einfache Messer- und Strahl-Steckverbinder sind standardmäßige, rechtwinklige oder Edge-montierte Sockel und Anschlussleisten mit einem Rastermaß von 0,50 mm (0,0197 Zoll). Die Steckverbinder bieten eine Stapelhöhe von 5 mm, eine standardmäßige Ausrichtungspin-Funktion und eine kostengünstige Goldbeschichtung. Optionen umfassen eine Gurtverpackung, ein zweireihiges Design („-EM“-Suffix) und eine standardmäßige Schweißlaschenfunktion („-RA“-Suffix). Die BSH/BTH einfachen Messer- und Strahl-Steckverbinder von Samtec verfügen über sechs Standardpositionen und bis zu 300 I/O-Pins, während die „-EM“- und „-RA“-Ausführungen über drei Standardpositionen und bis zu 180 I/O-Pins verfügen. Die BSH- und BTH-Baureihen sind zusammensteckbar.

Flexible stapelbare Steckverbinder

Die stapelbaren Board-Verbinder von Samtec Flex verfügen über eine große Auswahl von Board-to-Board-Steckverbindern mit Design-Flexibilität. Diese Board-to-Board-Steckverbinder-Systeme sind in einer großen Auswahl von Rastermaßen, Dichten, Stapelhöhen, Ausrichtungen und anderen Standard- oder modifizierten Optionen verfügbar, wodurch es einfach ist, den richtigen Steckverbinder für jede Applikation zu finden. Zu den Flex-Stapel-Optionen gehören einteilig, mit niedrigem Profil, hochgezogen, Mischpole, ummantelt, koplanar, parallel, senkrecht. Die Pfostenhöhen sind in Schritten von 0,005 Zoll (0,13 mm) einstellbar.
